JARINGAN KOMPUTER

KONSEP JARINGAN KOMPUTER
Jaringan Komputer adalah hubungan dua buah simpul (umumnya berupa
komputer) atau lebih yang ditujukan untuk melakukan pertukaran data
atau untuk berbagi perangkat lunak, perangkat keras.
KEUNTUNGAN PENGGUNAAN JARINGAN KOMPUTER
1.Berbagi Perangkat Peripheral
2. Berbagi Program atau data
3. Komunikasi yang lebih baik
4. Keamanan Informasi
5. Akses ke Database
KLASIFIKASI JARINGAN KOMPUTER DITINJAU DARI RENTANG GEOGRAFIS
1. LAN (Local Area Network)
2. MAN (Metropolitan Area Network)
3. WAN (Wide Area Network)
4. HAN (Home Area Network)
5. PAN (Personal Area Network)

LAN
LAN menggambarkan suatu jaringan yang menjangkau area yang terbatas,
misalnya satu kantor satu, satu gedung, atau kumpulan gedung yang
berdekatan dimana komputer yang mempunyai jaringan secara fisik
berdekatan satu dengan lainnya. Jaraknya kurang lebih sampai dengan 10
Km.

Keuntungan Jaringan LAN adalah :
1. Pertukaran file dapat dilakukan dengan mudah (File Sharing).
2. Pemakaian printer dapat dilakukan oleh semua client (Printer Sharing).
3. File-file data dapat disimpan pada server, sehingga data dapat
diakses dari semua client menurut otorisasi.
4. File data yang keluar/masuk dari/ke server dapat di kontrol.
5. Proses backup data menjadi lebih mudah dan cepat.
MAN
MAN merupakan jaringan dengan area lebih luas dari LAN, yang bisa
terdiri dari dua atau lebih LAN yang dihubungkan bersama-sama dalam
batas-batas kira-kira suatu kawasan metropolitan atau satu kota.

WAN
WAN adalah jaringan yang menjangkau area geografik paling luas, bisa
antar pulau, Negara, benua, bahkan bisa ke luar angkasa. Contoh
terbaik dan sangat terkenal adalah Internet. Tetapi, WAN dapat juga
menjadi network pribadi. Sebagai contoh, suatu perusahaan dengan
kantor-kantor di berbagai negara dapat memiliki WAN yang menghubungkan
berbagai lokasi melalui hubungan telepon, satelit dan
teknologi-teknologi lainnya. Biasanya WAN terdiri dari banyak LAN yang
saling dihubungkan.

HAN
HAN menggunakan koneksi kabel atau nirkabel untuk menghubungkan
beberapa peranti digital di rumah (tidak hanya terbatas pada komputer,
printer, dan alat penyimpan, tetapi jugaDVD, TV, mesi fax, mesin game
video, dan sistem keamanan rumah.
Salah satu varian HAN adalah GAN (Garden Area Network) dapat dipakai
untuk menghubungkan sistem penyiraman, lampu luar rumah dan sistem
alarm.

PAN
~PAN tidak menggunakan kabel
~PAN memanfaatkan teknologi nirkabel jarak dekat untuk
menghubungkan benda – benda elektronik pribadi misalnya ponsel,
pemutar mp3, laptop, printer.
~PAN mulai berkembang dengan hadirnya ternologi nirkabel yang murah
semisal bluetooth
STRUKTUR JARINGAN : KLIEN/SERVER DAN PEER TO PEER
~Jaringan Client Server
Dalam jaringan ini satu komputer berfungsi sebagai pusat pelayanan
(server) dan komputer yang lain berfungsi meminta pelayanan (client).
Sesuai dengan namanya, Client-Server berarti adanya pembagian kerja
pengolahan data antara client dan server . Saat ini, sebagian besar
jaringan menggunakan model client/server.
~Jaringan peer-to-peer
Dalam jaringan ini tidak ada komputer yang berfungsi khusus, dan semua
komputer dapat berfungsi sebagai client dan server dalam satu saat
yang bersamaan.

TOPOLOGI JARINGAN KOMPUTER
Yaitu menyatakan susunan komputer secara fisik dalam suatu jaringan.
Macam" topologi jaringan komputer :
1. Topologi BUS
2. Topologi Ring
3. Topologi Star

TOPOLOGI BUS
Topologi bus diimplementasikan dengan menggunakan media fisik berupa
kabel koaksial. Topologi ini umumnya digunakan untuk jaringan komputer
yang terhubung secara sederhana sehingga komputer-komputer yang
terlibat di dalamnya bisa berkomunikasi satu sama lainnya. Realisasi
dari topologi bus ini adalah adanya sebuah jalur utama yang menjadi
penghubung antar komputer.

Kekurangan topologi bus
Jika kabel utama (bus) putus maka semua komputer tidak bisa saling berhubungan
Jika kabel utama sangat panjang dan terdapat gangguan maka pencarian
penyebab masalah sangat sulit dilakukan
Jika banyak komputer yang aktif (mengirimkan pesan) akan sering
terjadi tabrakan data sehungga mengakibatkan kecepatan pengiriman data
menjadi berkurang.
Kelebihan topologi bus
Instalasi mudah
Biaya murah
Dapat dibuat menjadi jaringan klien/server atau jaringan peer to peer
TOPOLOGI RING
Susunan ini menghubungkan semua piranti jaringan dalam bentuk loop tertutup

Kekurangan
jika terjadi kegagalan pada satu koneksi maka semua hubungan akan terputus
Kelebihan
pesan hanya mengalir dalam satu arah sehingga tidak mungkin terjadi
tubrukan data.

TOPOLOGI STAR
Semua piranti jaringan terhubung ke komputer server pusat dimana semua
koneksi harus melewati server tersebut.

Kekurangan
Kegagalan pada pusat pengontrol akan menyebabkan kegagalan jaringan
pada keseluruhan
Jika pusat pengontrol berupa hub (bukan berupa switch) kecepatan
transmisi menjadi lambat.
Kelebihan
Kegagalan pada sebuah komputer tidak berpengaruh pada seluruh jaringan
Tabrakan data dapat dihindari
KOMPONEN JARINGAN
1. Host/ end system : PC, Laptop, PDA, Mobile Phone
2. Media Transmisi : kabel dan nirkabel
3. Network Interface Card (Kartu Jaringan)
4. Connector : Repeater, Hub, Bridge, Switch, Router dan Gateways
5. Sistem Operasi Jaringan
6. Media Penyimpanan Data
MEDIA TRANSMISI
Media Transmisi
Media transmisi adalah media atau perangkat yang berfungsi untuk
menghubungkan secara fisik bagi komunikasi data antara komputer satu
dengan komputer lainnya. Secara garis besar media transmisi pada
jaringan komputer dibedakan menjadi tiga media, yaitu : Kabel,
Wireless, Satelit (VSAT)

KABEL
1. Twisted Pair
~Shielded twisted pair (STP)
~Unshielded twisted pair (UTP)
~Screened Twisted Pair (ScTP)
2.Coaxial cable
3.Optical fiber

UTP
Kabel ini mempunyai 4 pasang kabel di dalamnya, dan setiap pasangan
adalah kembar. Kabel ini cocok untuk topologi star(bintang).
Spesifikasi Teknis dari twisted pairs adalah :
-      Jarak terjauh 100 meter.
-      Dihubungkan dengan konektor RJ-45.

Kabel Koaksial adalah kabel yang memiliki satu konduktor copper
ditengahnya. Jenis kabel ini biasanya digunakan untuk topologi Bus.
Ada dua jenis tipe kabel koaksial yaitu kabel koaksial thick dan kabel
koaksial thin.
Kemampuan Teknis dari kabel ini adalah :
Mampu menjangkau bentangan maksimum 500 meter.
Impedansi terminator 50 Ohm.
Membutuhkan Transceiver sebelum dihubungkan dengan komputer

FIBER OPTIC
Kabel serat optik (fiber optic) mempunyai kemampuan mentransmisi
cahaya menjadi sinyal elektronik melewati jarak yang jauh dan
mempunyai kecepatan yang tinggi.

WIRELESS
1. Wireless ( tanpa kabel )
2. Radio modem
3. Wave LAN
4. Access Point
5. WiFi
6. Bluetooth
7. IrDA

RADIO MODEM
Frekuensi radio: 30 – 300 MHz
Max data rate: 100 Kbps
Jarak tergantung amplifier
Radio amatir

WAVE LAN
1.Standard: 802.11
2.Unlicensed frequency: 2,4 GHz dan 5,8 GHz
~industrial, scientific and medical devices (ISM)
3.Hubungan antar gedung, maks: 5 km; amplifier->60km
4.Digunakan oleh: warnet, sekolah, isp
5.Wired Equivalent Privacy (WEP)

ACCESS POINT
Penghubung dari wireless ke LAN

WIFI
1. Wireless Local Area Network based on IEEE 802.11 specification
~ 802.11b: 11 Mbps; 2.4 GHz
~802.11g: 50 Mbps ; 2.4 GHz
~802.11a: 50 Mbps; 5 GHz
2.connecting mobile data devices and Wi-Fi access points to wired network
3.Wireless Protected Access
4.hotspot

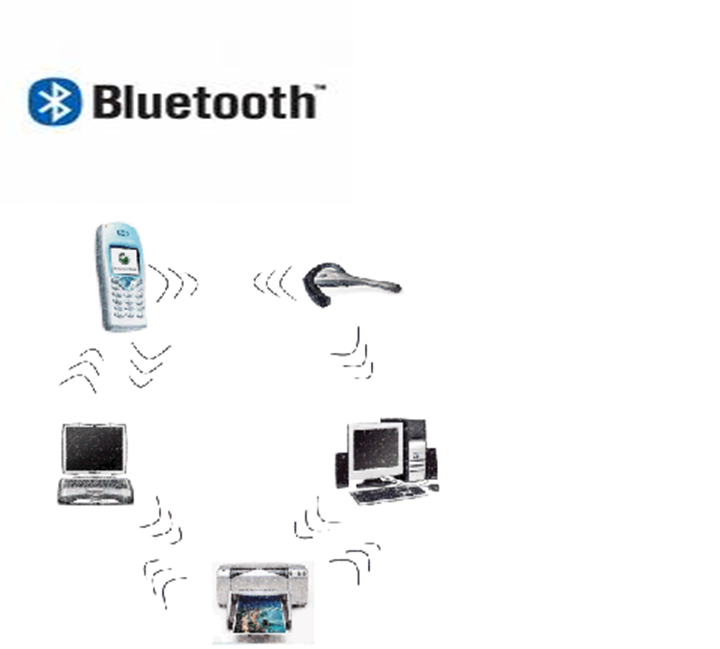

BLUETOOTH
~connecting between mobile data devices
~PAN: personal area network
~Frekuensi: 2.4 GHz

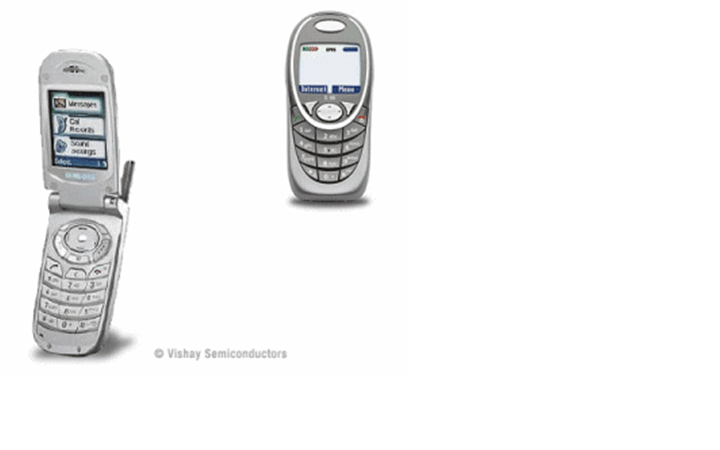

IR DA
Infrared Data Association

SATELIT
Suatu alternatif yang dapat ditawarkan untuk potong kompas jaringan
WAN ialah dengan jaringan VSAT (satelit).
Kemampuan teknik VSAT adalah:
kecepatan bit akses tinggi
jaringan akses dengan keandalannya mendekati 100%
bisa dipasang dimana saja selama masuk dalam jangkauan satelit
tidak memerlukan telekomunikasi PSTN
gangguan sinyal, besarnya throughput, delay karena propagasi satelit
geostasioner.

CONNECTOR
Seringkali didapat hubungan antar jaringan, misalnya LAN ke MAN dan
MAN ke WAN. Sarana penghubungnya adalah HUB, Switch, Bridge, Gateway
dan router


HUB
~HUB merupakan titik koneksi dari semua piranti di
jaringan.(lokasi mengumpulnya
data yang datang dari satu arah atau lebih dan diteruskan ke
satu arah atau lebih)
~Dengan adanya HUB bandwidth dibagi ke semua komponen.

SWITCH
~Memungkinkan setiap kkomponen dapat memakai bandwidth secara penuh
~Merupakan piranti full duplex yaitu data bisa dikirim dalam dua
arah pada saat yang
bersamaan sehungga kinerja jaringan menjadi lebih baik.

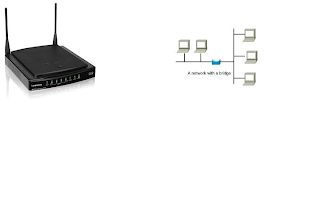

BRIDGE
~Antar muka yang menghubungkan jaringan yang jenisnya sama.
~Misalnya dua LAN yang serupa bisa digabungkan untuk membentuk LAN
yang lebih
besar

GATEWAY
Antarmuka yang memungkinkan komunikasi antar jaringan yang tidak sama,
Misalnya antara LAN dan WAN, atau antar dua LAN yang memiliki sistem
operasi jaringan atau struktur berbeda.

ROUTER
Komputer khusus yang mengarahkan pesan komunikasi ketika beberapa
jaringan terhubung bersama.

                                                              ~~@@~~
